Trong bối cảnh công nghệ không ngừng đổi mới, nhu cầu về các thiết bị nhỏ gọn, thông minh và đa chức năng ngày càng gia tăng. Rigid-Flex PCB – công nghệ kết hợp giữa độ ổn định của mạch cứng (Rigid PCB) và tính linh hoạt của mạch dẻo (Flexible PCB) – đang trở thành một giải pháp thiết kế tiên tiến, đáp ứng hiệu quả các yêu cầu này. Không chỉ mang lại nhiều lợi ích về hiệu suất và tối ưu không gian, công nghệ Rigid-Flex còn đặt ra những thách thức kỹ thuật đáng chú ý trong thiết kế và sản xuất.

Trong bài viết này, chúng tôi sẽ bắt đầu bằng việc làm rõ sự khác biệt giữa Rigid-Flex PCB và mạch cứng truyền thống, tiếp theo là phân tích các ưu điểm nổi bật, và cuối cùng là tổng hợp những thách thức quan trọng cần lưu ý. Đây cũng là phần mở đầu cho chuỗi bài viết chuyên sâu, nhằm cung cấp cái nhìn toàn diện và các giải pháp thực tiễn giúp tối ưu hóa thiết kế và giảm thiểu rủi ro khi triển khai công nghệ Rigid-Flex.

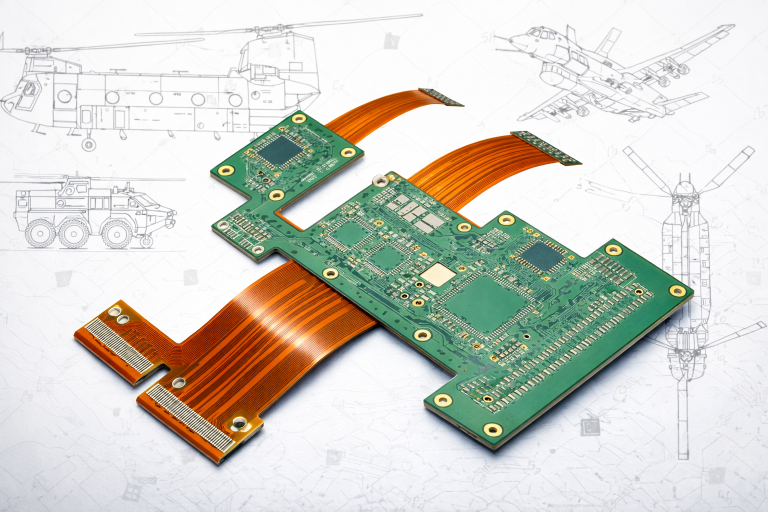

Hình 1. Mạch Rigid-Flex PCB trong lĩnh vực hàng không vũ trụ.

1. Rigid-Flex PCB khác biệt so với PCB cứng truyền thống như thế nào?

Sự khác biệt lớn nhất giữa Rigid-Flex PCB và PCB cứng truyền thống nằm ở khả năng tích hợp đồng thời các vùng cứng và vùng linh hoạt trên cùng một bo mạch. Trong khi PCB cứng truyền thống chỉ được chế tạo từ các vật liệu cứng và không thể uốn cong, thì Rigid-Flex PCB được thiết kế đặc biệt để cho phép uốn cong tại các khu vực xác định, đồng thời vẫn duy trì độ cứng và độ ổn định tại các vùng còn lại.

Nhờ cấu trúc này, Rigid-Flex PCB không chỉ đáp ứng được các yêu cầu về bố trí không gian phức tạp mà còn mang lại độ linh hoạt cao trong thiết kế, điều mà PCB cứng truyền thống không thể đạt được.

1.1. Ưu điểm bảng mạch in cứng (Rigid PCB)

• Sản xuất số lượng lớn: Trong các dự án sản xuất quy mô lớn, PCB cứng có thể được gia công hàng loạt một cách hiệu quả, đảm bảo tính ổn định và tối ưu chi phí trên mỗi sản phẩm.
• Hiệu quả chi phí: PCB cứng truyền thống thường có chi phí sản xuất thấp nhờ quy trình gia công đã được tiêu chuẩn hóa, do đó trở thành lựa chọn phổ biến cho nhiều ứng dụng điện tử thông dụng.
• Kích thước tiêu chuẩn: Đối với các ứng dụng có hình dạng PCB đơn giản như hình chữ nhật hoặc vuông, PCB cứng hoàn toàn đáp ứng tốt yêu cầu lắp ráp trong vỏ thiết bị mà không cần đến các giải pháp phức tạp hơn.

1.2. Ưu điểm của mạch dẻo (FPC)

• Trọng lượng nhẹ: PCB linh hoạt có khối lượng thấp, mang lại lợi thế trong các ứng dụng nhạy cảm về trọng lượng như thiết bị bay không người lái (UAV) hoặc thiết bị điện tử di động.
• Khả năng uốn cong: PCB linh hoạt vượt trội trong các ứng dụng yêu cầu uốn cong hoặc chuyển động lặp lại liên tục. Chúng có thể thích nghi với nhiều hình dạng khác nhau và dễ dàng lắp đặt trong các không gian hạn chế.
• Tiết kiệm không gian: Trong các thiết kế yêu cầu tối ưu kích thước và độ gọn nhẹ, PCB linh hoạt giúp giảm đáng kể không gian lắp đặt nhờ khả năng bố trí linh hoạt và tích hợp cao.

1.3. Ưu điểm mạch cứng - dẻo (Rigid-Flex PCB)

• Khả năng tạo hình phức tạp: Công nghệ Rigid-Flex cho phép thiết kế các cấu trúc mạch 3D và hình dạng phức tạp, điều mà PCB truyền thống khó hoặc không thể thực hiện được.
• Độ bền: Rigid-Flex PCB được thiết kế để chịu được tác động cơ học, rung động và biến đổi nhiệt độ, phù hợp với các ứng dụng trong môi trường khắc nghiệt như công nghiệp, ô tô hoặc hàng không.
• Hiệu quả không gian: PCB Rigid-Flex giúp tối ưu không gian đáng kể nhờ loại bỏ nhu cầu sử dụng dây cáp và connector trung gian. Các mạch có thể được uốn cong hoặc gấp lại để phù hợp với không gian hạn chế, rất lý tưởng cho các thiết bị điện tử nhỏ gọn và có mật độ lắp ráp cao.
• Độ tin cậy: Việc giảm số lượng kết nối cơ học đồng nghĩa với việc giảm các điểm tiềm ẩn lỗi, từ đó nâng cao độ tin cậy tổng thể của hệ thống. PCB Rigid-Flex ít gặp các sự cố liên quan đến tiếp xúc kém hoặc lỏng connector.
• Giảm chi phí lắp ráp: Mặc dù chi phí sản xuất ban đầu có thể cao hơn, nhưng Rigid-Flex PCB giúp giảm chi phí lắp ráp tổng thể nhờ giảm số lượng linh kiện trung gian và hạn chế các công đoạn lắp ráp thủ công.

 2. Những khó khăn thách thức khi thiết kế mạch Rigid-Flex PCB

• Quy tắc thiết kế phức tạp: PCB cứng–linh hoạt có yêu cầu thiết kế phức tạp hơn so với PCB cứng truyền thống. Kỹ sư cần hiểu rõ cả yêu cầu cơ học và điện, bao gồm bán kính uốn, cấu trúc stackup và các ràng buộc về vật liệu.

Hình 2. Minh họa layer stackup của mạch Rigid-Flex PCB

• Xem xét bán kính uốn: Việc xác định bán kính uốn (bend radius) phù hợp là yếu tố quan trọng. Bán kính uốn quá nhỏ có thể gây hỏng cơ học, nứt lớp hoặc suy giảm tính toàn vẹn tín hiệu.

• Lựa chọn vật liệu: Cần lựa chọn vật liệu phù hợp cho cả phần cứng và phần linh hoạt. Sự khác biệt về hệ số giãn nở nhiệt (CTE) giữa các vật liệu có thể ảnh hưởng đến độ tin cậy khi làm việc trong môi trường thay đổi nhiệt độ.

• Tính toàn vẹn tín hiệu và EMI: Việc đảm bảo signal integrity và kiểm soát nhiễu điện từ (EMI) trong vùng linh hoạt là một thách thức. Các khu vực uốn cong có thể ảnh hưởng đến trở kháng và chất lượng tín hiệu.

• Vị trí đặt kết nối: Xác định vị trí chuyển tiếp giữa phần cứng và phần linh hoạt là rất quan trọng. Nếu bố trí không hợp lý, có thể gây ứng suất cơ học và giảm độ tin cậy của kết nối.

• Chuyển tiếp lớp (layer transition): Việc chuyển tiếp tín hiệu giữa các lớp từ vùng cứng sang vùng linh hoạt cần được thiết kế cẩn thận. Thiết kế không phù hợp có thể dẫn đến mismatch trở kháng và suy hao tín hiệu.

• Quản lý nhiệt: Tản nhiệt trong thiết kế rigid-flex phức tạp hơn do nền vật liệu linh hoạt hạn chế các phương pháp tản nhiệt truyền thống như heatsink hoặc via tản nhiệt.

• Lắp ráp và sản xuất: Quy trình lắp ráp PCB rigid-flex phức tạp hơn, đòi hỏi phải xem xét kỹ cách bố trí linh kiện và đảm bảo khả năng pick & place và hàn reflow chính xác.

Hình 3. Gia công hàn linh kiện trên mạch Rigid-Flex PCB cũng đòi hỏi cần có jig gá giúp cố định đảm bảo khả năng gắp đặt linh kiện

• Kiểm tra và đánh giá: Do cấu trúc 3D và phức tạp, việc kiểm tra PCB rigid-flex yêu cầu thiết bị và quy trình chuyên biệt như AOI, X-ray hoặc kiểm tra cơ học.

• Độ tin cậy cơ học: Cần đảm bảo các vùng linh hoạt có thể chịu được uốn cong lặp lại mà không xảy ra nứt gãy hoặc hỏng mạch, đặc biệt trong các ứng dụng như wearable hoặc thiết bị gập.

• Chi phí: PCB rigid-flex thường có chi phí cao hơn do thiết kế phức tạp, vật liệu đặc biệt và quy trình sản xuất khắt khe.

• Thiết kế cho khả năng sản xuất (DFM): Đảm bảo DFM là yếu tố quan trọng. Kỹ sư cần phối hợp chặt chẽ với nhà sản xuất để đảm bảo thiết kế phù hợp với năng lực sản xuất thực tế.

• Yếu tố môi trường: Rigid-flex PCB thường được sử dụng trong môi trường khắc nghiệt như ô tô hoặc hàng không. Do đó cần xem xét các yếu tố như độ ẩm, ăn mòn và chu kỳ nhiệt.

• Xác minh thiết kế: Cần thực hiện quy trình kiểm tra và xác minh nghiêm ngặt để đảm bảo sản phẩm đáp ứng đầy đủ yêu cầu kỹ thuật và hiệu suất trước khi sản xuất hàng loạt.

3. Kết Luận

Rigid-Flex PCB là giải pháp tiên tiến giúp kết hợp ưu điểm của mạch cứng và mạch dẻo, mang lại khả năng tối ưu không gian, giảm kết nối trung gian và nâng cao độ tin cậy cơ học trong các thiết kế điện tử hiện đại. Tuy nhiên, đi kèm với đó là những yêu cầu kỹ thuật cao trong thiết kế và sản xuất như kiểm soát bán kính uốn, lựa chọn vật liệu, đảm bảo tính toàn vẹn tín hiệu và tuân thủ DFM. Việc hiểu rõ các ưu điểm và thách thức này là yếu tố then chốt để khai thác hiệu quả công nghệ Rigid-Flex và tránh các rủi ro trong quá trình triển khai thực tế.
