FR4 là vật liệu nền được sử dụng phổ biến nhất trong sản xuất mạch in PCB. Phần lớn các bo mạch điện tử hiện nay, từ thiết bị dân dụng, bo điều khiển công nghiệp, thiết bị IoT, module nguồn, mạch vi điều khiển cho đến các sản phẩm điện tử nhúng, đều sử dụng FR4 làm vật liệu cơ bản. Khi nhắc đến “PCB FR4”, người ta thường hiểu đó là bo mạch in cứng có lõi nền làm từ FR4, được phủ đồng một mặt, hai mặt hoặc nhiều lớp tùy theo thiết kế.
Hình 1. Tấm phíp vật liệu FR4
Về bản chất, FR4 là vật liệu composite được tạo thành từ sợi thủy tinh dệt kết hợp với nhựa epoxy có khả năng chống cháy. Phần sợi thủy tinh giúp bo mạch có độ cứng, độ bền cơ học và khả năng ổn định kích thước tốt. Phần nhựa epoxy đóng vai trò liên kết, cách điện và tạo môi trường nền để các lớp đồng bám chắc trong quá trình sản xuất PCB. Chữ “FR” thường được hiểu là Flame Retardant, tức khả năng chống cháy lan, một yêu cầu rất quan trọng đối với vật liệu sử dụng trong ngành điện tử.
Tuy nhiên, FR4 không phải là một mã vật liệu duy nhất. Đây là tên gọi chung cho một nhóm vật liệu nền PCB có nhiều cấp chất lượng khác nhau, nhiều mức Tg khác nhau và nhiều đặc tính điện, cơ, nhiệt khác nhau. Vì vậy, trong các thiết kế kỹ thuật cao, việc chỉ ghi “FR4” đôi khi là chưa đủ. Kỹ sư hoặc người đặt mạch cần quan tâm thêm đến các thông số như Tg, độ dày PCB, độ dày đồng, đặc tính điện môi, khả năng chịu nhiệt và yêu cầu sản xuất thực tế.
FR4 được sử dụng rộng rãi vì nó đạt được sự cân bằng tốt giữa chi phí, độ bền cơ học, khả năng cách điện, khả năng gia công và độ ổn định trong phần lớn ứng dụng điện tử. So với các vật liệu cao cấp hơn như Rogers, PTFE, ceramic, polyimide hoặc các vật liệu chuyên dụng cho RF và microwave, FR4 có giá thành hợp lý hơn nhiều, nguồn cung rộng hơn và được hầu hết các nhà máy PCB hỗ trợ.
Đối với các mạch điện tử thông thường, FR4 đáp ứng tốt các yêu cầu cơ bản như cách điện giữa các lớp đồng, chịu được quá trình hàn linh kiện, ổn định cơ học trong quá trình lắp ráp và phù hợp với cả SMT lẫn DIP. Vật liệu này cũng dễ gia công bằng các quy trình sản xuất PCB phổ biến như khoan, mạ lỗ, ép lớp, khắc mạch, phủ solder mask, in silkscreen và hoàn thiện bề mặt.
Một ưu điểm lớn khác của FR4 là tính linh hoạt trong thiết kế. Vật liệu này có thể dùng cho PCB một lớp, hai lớp, bốn lớp, sáu lớp hoặc nhiều lớp hơn. Tùy yêu cầu sản phẩm, PCB FR4 có thể được sản xuất với nhiều độ dày khác nhau, nhiều độ dày đồng khác nhau và nhiều dạng hoàn thiện bề mặt như HASL, lead-free HASL, ENIG hoặc OSP. Chính sự linh hoạt này khiến FR4 trở thành lựa chọn mặc định trong rất nhiều dự án PCB, từ sản xuất mẫu thử đến sản xuất hàng loạt.
Một PCB FR4 thông thường được tạo thành từ ba nhóm vật liệu chính: lớp nền FR4, lớp đồng và các lớp phủ bảo vệ. Lớp nền FR4 là phần cách điện và tạo độ cứng cho bo mạch. Với PCB hai lớp, lớp FR4 nằm ở giữa, hai mặt được phủ đồng để tạo đường mạch. Với PCB nhiều lớp, cấu trúc sẽ phức tạp hơn, bao gồm core, prepreg và nhiều lớp đồng được ép chồng lên nhau theo stackup đã thiết kế.
Hình 2. Cấu trúc của một mạch PCB 6 lớp dùng vật liệu FR4.
Lớp đồng là phần tạo ra các đường dẫn tín hiệu, pad hàn linh kiện, vùng cấp nguồn, vùng mass và các plane dẫn điện khác. Độ dày đồng thường được biểu thị bằng ounce, chẳng hạn 1oz, 2oz hoặc cao hơn. Với các mạch tín hiệu thông thường, đồng 1oz là lựa chọn phổ biến. Với các mạch nguồn, mạch công suất hoặc đường dòng lớn, thiết kế có thể cần đồng dày hơn để tăng khả năng dẫn dòng và hỗ trợ tản nhiệt.
Bên ngoài các lớp đồng là solder mask, lớp phủ thường có màu xanh lá nhưng cũng có thể là đỏ, đen, trắng, xanh dương hoặc các màu khác. Solder mask giúp bảo vệ bề mặt đồng, hạn chế oxy hóa và giảm nguy cơ cầu hàn trong quá trình gia công PCBA. Trên solder mask thường có thêm lớp silkscreen để in ký hiệu linh kiện, logo, mã sản phẩm, chiều linh kiện hoặc các thông tin hỗ trợ lắp ráp và kiểm tra.
Với PCB nhiều lớp, cấu trúc stackup của FR4 có vai trò rất quan trọng. Nó không chỉ ảnh hưởng đến độ dày tổng thể của bo mạch mà còn ảnh hưởng đến trở kháng đường truyền, nhiễu xuyên âm, độ ổn định tín hiệu, khả năng chống cong vênh và khả năng sản xuất thực tế của nhà máy PCB.
Khi lựa chọn vật liệu FR4, thông số đầu tiên cần quan tâm là Tg, viết tắt của Glass Transition Temperature, tức nhiệt độ chuyển hóa thủy tinh của vật liệu. Khi nhiệt độ vượt qua Tg, vật liệu nền bắt đầu thay đổi tính chất cơ học, hệ số giãn nở tăng lên và độ ổn định kích thước giảm xuống. FR4 thông thường thường có Tg khoảng 130–140°C, trong khi các loại FR4 Tg cao có thể đạt khoảng 150°C, 170°C hoặc cao hơn tùy từng dòng vật liệu.
Tg đặc biệt quan trọng với PCB nhiều lớp, PCB phải trải qua quy trình hàn lead-free, bo mạch làm việc trong môi trường nhiệt độ cao, bo nguồn công suất hoặc sản phẩm công nghiệp yêu cầu độ tin cậy dài hạn. Nếu chọn vật liệu có Tg quá thấp cho môi trường nhiệt cao, PCB có thể dễ cong vênh, giảm độ bền cơ học hoặc suy giảm độ tin cậy sau nhiều chu kỳ nhiệt.
Bên cạnh Tg, Dk và Df cũng là hai thông số cần lưu ý, đặc biệt với các thiết kế có tín hiệu tốc độ cao. Dk là hằng số điện môi, còn Df là hệ số tổn hao điện môi. Hai thông số này ảnh hưởng đến tốc độ truyền tín hiệu, trở kháng đường truyền và mức suy hao tín hiệu trên PCB. Với mạch điện tử thông thường, FR4 đáp ứng tốt. Tuy nhiên, với mạch RF, microwave, tín hiệu tốc độ rất cao hoặc yêu cầu suy hao thấp, FR4 tiêu chuẩn có thể không phải lựa chọn tối ưu. Khi đó, kỹ sư có thể cần cân nhắc vật liệu low-loss hoặc các vật liệu chuyên dụng như Rogers.
Độ dày PCB cũng là thông số quan trọng. Độ dày phổ biến nhất của PCB FR4 là 1.6mm, nhưng nhiều thiết kế vẫn sử dụng các độ dày khác như 0.8mm, 1.0mm, 1.2mm, 2.0mm hoặc 2.4mm tùy yêu cầu cơ khí. PCB mỏng thường được dùng cho thiết bị nhỏ gọn, module hoặc sản phẩm bị giới hạn không gian. PCB dày hơn thường có độ cứng tốt hơn, phù hợp với bo công nghiệp, bo nguồn, connector chịu lực hoặc sản phẩm cần độ bền cơ khí cao.
Độ dày đồng cũng cần được lựa chọn cẩn thận. Đồng dày giúp tăng khả năng dẫn dòng và cải thiện tản nhiệt, nhưng đồng càng dày thì quá trình gia công càng khó hơn, khoảng cách trace/space tối thiểu có thể phải tăng và chi phí sản xuất cũng cao hơn. Vì vậy, không nên chọn đồng dày theo cảm tính. Độ dày đồng cần dựa trên dòng điện thực tế, chiều rộng đường mạch, diện tích đồng, nhiệt độ tăng cho phép và năng lực sản xuất của nhà máy PCB.
Trong sản xuất PCB, FR4 tiêu chuẩn là loại được sử dụng nhiều nhất. Đây là lựa chọn phù hợp cho các mạch điện tử thông thường như bo điều khiển, module IoT, mạch vi điều khiển, mạch nguồn nhỏ, sản phẩm dân dụng và các bo prototype. Với những thiết kế không có yêu cầu đặc biệt về nhiệt, tín hiệu tốc độ cao hoặc môi trường khắc nghiệt, FR4 tiêu chuẩn thường là lựa chọn kinh tế và hợp lý.
FR4 Tg cao được dùng khi PCB cần chịu nhiệt tốt hơn hoặc yêu cầu độ ổn định cao hơn trong quá trình sản xuất và sử dụng. Loại này phù hợp với PCB nhiều lớp, mạch công nghiệp, mạch nguồn, sản phẩm làm việc trong môi trường nhiệt cao hoặc các bo mạch cần đi qua quy trình hàn lead-free với nhiệt độ reflow cao hơn. Với các sản phẩm có yêu cầu độ tin cậy dài hạn, FR4 Tg cao thường là lựa chọn an toàn hơn so với FR4 thông thường.

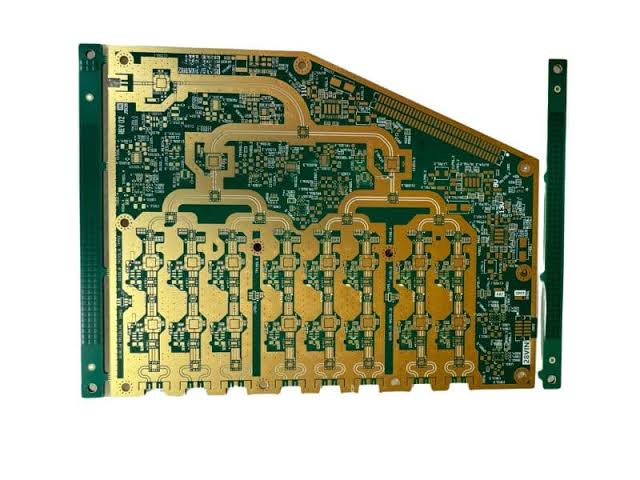

Hình 3. Mạch PCB FR4 TG-170
FR4 halogen-free là nhóm vật liệu có hàm lượng halogen thấp hoặc không chứa halogen theo yêu cầu môi trường. Loại này thường được sử dụng trong các sản phẩm xuất khẩu, sản phẩm yêu cầu tiêu chuẩn môi trường nghiêm ngặt hoặc các dự án mà khách hàng chỉ định rõ yêu cầu halogen-free. Ngoài ra, một số dòng FR4 low-loss cũng được sử dụng cho các thiết kế có yêu cầu tín hiệu tốt hơn FR4 tiêu chuẩn, dù vẫn không thể thay thế hoàn toàn các vật liệu RF chuyên dụng.
Khi đặt mạch, nếu khách hàng không nêu yêu cầu cụ thể, nhà máy thường mặc định sử dụng FR4 tiêu chuẩn. Điều này phù hợp với nhiều ứng dụng phổ thông, nhưng với sản phẩm chuyên nghiệp, đặc biệt là PCB nhiều lớp, mạch công nghiệp, mạch nguồn hoặc high-speed, nên ghi rõ loại FR4, yêu cầu Tg, độ dày và các thông số stackup liên quan.
FR4 phù hợp với phần lớn ứng dụng PCB phổ thông và công nghiệp. Các bo mạch như mạch điều khiển, mạch nguồn công suất vừa và nhỏ, thiết bị IoT, module cảm biến, bo vi điều khiển, thiết bị LED, bo giao tiếp, thiết bị đo lường, bo công nghiệp, thiết bị gia dụng và sản phẩm điện tử tiêu dùng đều có thể sử dụng PCB FR4.
Với các dự án sản xuất mẫu, FR4 là lựa chọn thuận tiện vì dễ đặt mạch, thời gian sản xuất nhanh và chi phí hợp lý. Với sản xuất hàng loạt, FR4 tiếp tục có lợi thế nhờ nguồn cung ổn định, khả năng sản xuất rộng rãi và chi phí tối ưu. Đây là lý do vật liệu này gần như trở thành nền tảng mặc định trong ngành sản xuất PCB.
Tuy nhiên, FR4 không phải lúc nào cũng là lựa chọn tốt nhất. Với các mạch RF tần số cao, radar, 5G, microwave hoặc những thiết kế yêu cầu suy hao tín hiệu rất thấp, vật liệu chuyên dụng như Rogers có thể phù hợp hơn. Với các bo mạch cần tản nhiệt mạnh như LED công suất cao, nguồn công suất lớn hoặc module công suất tập trung nhiệt, PCB nhôm hoặc nền đồng có thể hiệu quả hơn FR4. Với các sản phẩm cần uốn cong hoặc lắp trong không gian chuyển động, FPC hoặc rigid-flex sẽ là lựa chọn phù hợp hơn vì FR4 là vật liệu cứng, không được thiết kế để uốn lặp lại.

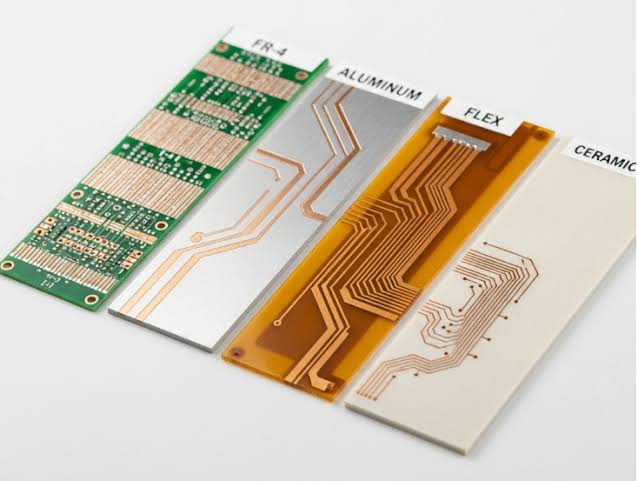

Hình 4. Một số loại vật liệu thường dùng khi làm mạch PCB
Không nên sử dụng FR4 tiêu chuẩn cho mọi thiết kế một cách mặc định. Nếu bo mạch hoạt động trong môi trường nhiệt cao, đi qua nhiều chu kỳ nhiệt hoặc yêu cầu độ tin cậy dài hạn, FR4 Tg cao có thể là lựa chọn an toàn hơn. Nếu mạch có tín hiệu tốc độ cao, tần số cao hoặc cần kiểm soát suy hao chặt, cần đánh giá kỹ Dk, Df và stackup trước khi quyết định dùng FR4 tiêu chuẩn.
Với các mạch công suất lớn, FR4 có thể không đủ hiệu quả về tản nhiệt nếu nhiệt tập trung quá cao trên một vùng nhỏ. Trong trường hợp này, kỹ sư cần cân nhắc tăng diện tích đồng, bổ sung via tản nhiệt, dùng đồng dày hơn hoặc chuyển sang vật liệu nền nhôm, nền đồng tùy yêu cầu. Với thiết kế yêu cầu uốn dẻo, FR4 gần như không phù hợp vì bản chất của nó là vật liệu nền cứng.
Điểm quan trọng là không nên chọn vật liệu chỉ dựa trên thói quen. FR4 là lựa chọn rất tốt cho đa số mạch in, nhưng nếu sản phẩm có yêu cầu đặc biệt về nhiệt, cơ khí, tín hiệu hoặc môi trường vận hành, cần đánh giá vật liệu kỹ hơn ngay từ giai đoạn thiết kế.
Khi gửi yêu cầu sản xuất PCB FR4, khách hàng nên cung cấp đầy đủ thông số kỹ thuật thay vì chỉ ghi chung chung “làm mạch FR4”. Các thông tin nên có bao gồm số lớp PCB, độ dày bo mạch, độ dày đồng, loại bề mặt hoàn thiện, màu solder mask, yêu cầu Tg, yêu cầu impedance nếu có, dung sai kích thước, panel, tiêu chuẩn kiểm tra và số lượng sản xuất.
Ví dụ, một yêu cầu rõ ràng có thể ghi: PCB 4 lớp, vật liệu FR4 Tg 150°C, độ dày 1.6mm, đồng ngoài 1oz, bề mặt ENIG, solder mask xanh, silkscreen trắng, yêu cầu impedance 50Ω cho một số đường tín hiệu và kiểm tra điện 100%. Cách ghi này giúp nhà sản xuất hiểu đúng yêu cầu, báo giá chính xác hơn và giảm khả năng phải hỏi lại nhiều lần.
Với mạch đơn giản, thông tin có thể ngắn gọn hơn. Nhưng với PCB nhiều lớp, BGA, high-speed, nguồn công suất hoặc sản phẩm công nghiệp, càng mô tả rõ thông số thì rủi ro sản xuất càng thấp. Nếu chưa chắc nên chọn độ dày, loại FR4 hoặc bề mặt hoàn thiện nào, khách hàng nên trao đổi sớm với nhà sản xuất PCB để được tư vấn dựa trên ứng dụng thực tế.
Vật liệu FR4 không chỉ ảnh hưởng đến quá trình sản xuất PCB mà còn tác động trực tiếp đến chất lượng gia công PCBA. Một PCB bị cong vênh, hút ẩm, oxy hóa bề mặt hoặc không ổn định kích thước có thể gây lỗi trong nhiều công đoạn như in kem hàn, gắp linh kiện, hàn reflow và kiểm tra AOI.
Với bo mạch SMT mật độ cao, độ phẳng của PCB rất quan trọng. Nếu PCB cong vênh, lượng kem hàn in lên pad có thể không đều, linh kiện có thể bị lệch khi đặt máy hoặc mối hàn sau reflow không ổn định. Với các bo mạch có BGA, QFN hoặc linh kiện chân mịn, vấn đề này càng cần được kiểm soát kỹ hơn.
Với PCB nhiều lớp hoặc PCB kích thước lớn, lựa chọn vật liệu, stackup và độ dày phù hợp giúp giảm nguy cơ cong vênh. Với quy trình hàn lead-free, nhiệt độ reflow thường cao hơn so với hàn chì truyền thống, vì vậy vật liệu Tg cao có thể giúp bo mạch ổn định hơn trong quá trình lắp ráp. Điều này cho thấy lựa chọn FR4 không chỉ là quyết định của khâu sản xuất PCB, mà còn liên quan trực tiếp đến chất lượng PCBA và độ tin cậy của sản phẩm cuối.
FR4 là vật liệu nền phổ biến nhất trong sản xuất mạch in PCB nhờ chi phí hợp lý, khả năng gia công tốt, độ bền cơ học ổn định và phù hợp với đa số ứng dụng điện tử. Tuy nhiên, FR4 không phải là lựa chọn duy nhất cho mọi thiết kế. Các thông số như Tg, Dk, Df, độ dày PCB, độ dày đồng, khả năng chịu nhiệt và yêu cầu sản xuất cần được xem xét kỹ trước khi đặt mạch.
Với các mạch đơn giản, FR4 tiêu chuẩn thường đáp ứng tốt. Nhưng với PCB nhiều lớp, mạch công nghiệp, bo nguồn, high-speed, BGA hoặc sản phẩm yêu cầu độ tin cậy cao, cần lựa chọn cấp FR4 phù hợp và trao đổi sớm với nhà sản xuất PCB. Chọn đúng vật liệu FR4 ngay từ đầu giúp PCB dễ sản xuất hơn, gia công PCBA ổn định hơn và sản phẩm cuối đạt chất lượng tốt hơn.
Bạn cần sản xuất PCB FR4 hoặc chưa chắc nên chọn loại vật liệu nào cho thiết kế? Hãy liên hệ ngay với chúng tôi để được hỗ trợ tư vấn vật liệu, kiểm tra file Gerber, stackup, độ dày đồng, bề mặt hoàn thiện và gia công PCB/ PCBA trọn gói từ mẫu thử đến sản xuất hàng loạt.
